ยินดีต้อนรับสู่โปรแกรม
MICROFEAP for Windows โมดูล P1
Hardware
ที่ต้องการ
- เครื่อง PC ที่ติดตั้งระบบปฏิบัติการ
Windows 98 มีหน่วยความจำ (RAM) อย่างน้อย 32 MB, Hard Disk และ Drive 1.44 MB
1 ตัว
- จอสี VGA ความละเอียด
800 x 600, Keyboard และ Mouse
- เครื่องพิมพ์
หมายเหตุ:
โปรแกรมใช้เนื้อที่ประมาณ 1 MB เท่านั้น
ความสามารถและประสิทธิภาพของโปรแกรม

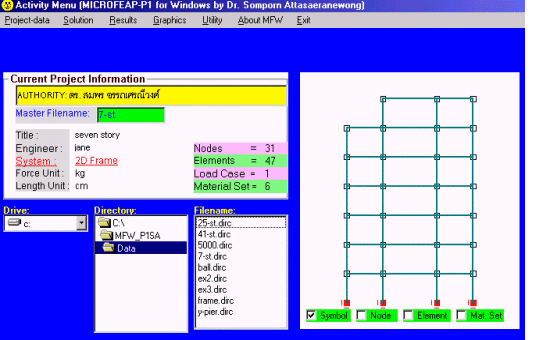

ตัวอย่างหน้าจอใช้งาน
- ด้านการวิเคราะห์
การใช้งานและการป้อนข้อมูล
- วิเคราะห์โครงสร้างโดยอาศัยหลักการ
ของ Finite Element Method (FEM)
- วิเคราะห์ค่าการตอบสนองทางโครงสร้างตามแรงกระทำแบบ Static Loads
- สามารถวิเคราะห์ในกรณีต้องการคิดผลกระทบเนื่องจากขนาดมิติของ Rigid Joint โดยเลือกระบบโครงสร้างเป็น
Rigid End Zone
- สามารถวิเคราะห์โครงสร้างที่มี Internal Hinge ในชิ้นส่วนได้
- จุดรองรับ (Support) สามารถเป็น Roller, Hinge หรือ Fix-support ได้โดยการระบุสถานะใน
Boundary Conditions
- มี Options ให้ป้อนแรงกระทำแบบ Point Load, Uniform Load, Volume Load และ
Temperature Load ได้
- วิเคราะห์โครงสร้างที่เกิดการทรุดตัวได้
- การป้อนข้อมูลทำได้ง่ายไม่สลับซับซ้อน ในกรณีมีข้อมูลซ้ำๆ กันสามารถจัดกลุ่มและใช้คำสั่งป้อนเพียงครั้งเดียว
- ในส่วนการแสดงผลลัพธ์แบบตัวเลข

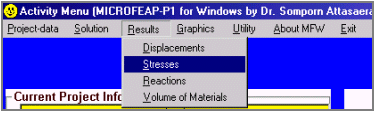

เมนูให้ผู้ใช้เลือก Results
- เลือกแสดงค่าผลลัพธ์ ได้แก่ ค่า Nodal Displacements,
Element Stresses, Support Reactions และค่าปริมาณวัสดุที่ใช้ Volume of Materials

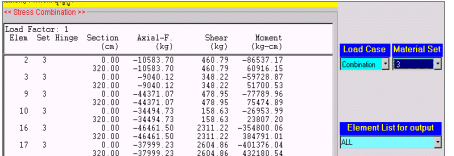

ตัวอย่างค่า Stresses ในชิ้นส่วนคาน
- รายงานผลลัพธ์ที่เป็นตัวเลขได้ทางจอภาพและออกทางเครื่องพิมพ์
- เลือกดูผลลัพธ์ของแต่ละ Load Case หรือผลลัพธ์จากการรวมแรงได้ (Load Combination)
ตามค่า Load Factor ที่กำหนด
- เลือกดูผลลัพธ์เฉพาะบาง Nodes, บาง Elements หรือระบุกลุ่ม Material Set ที่ต้องการได้
ซึ่งช่วยลดปริมาณ Output ในการวิเคราะห์ปัญหาใหญ่
- ในส่วนการแสดงผลลัพธ์ระบบกราฟฟิก

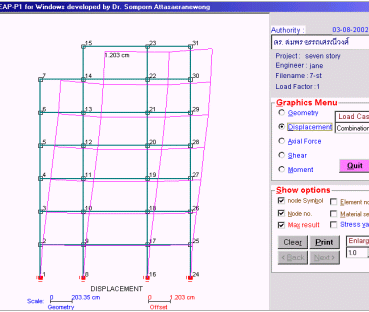

ตัวอย่างกราฟฟิก Displacement ของ Frame 7 ชั้น
- สามารถเลือกดูรูปกราฟฟิกได้หลากหลาย เช่น รูป
Geometry, Displacements, Axial Forces (สำหรับ
Truss System จะเพิ่ม Graphics ของ Stresses),
Shear และ Moments
ของแต่ละ Load Case หรือ Load Combination ก็ได้ โดยผู้ใช้สามารถเลือก
Polt รูปพร้อมแสดงค่าตัวเลข Stresses กำกับที่จุดต่างๆ ได้
- แสดงตัวเลขค่า
Max.Displacement หรือ Max.Stresses ได้
- สามารถเลือกแสดงหมายเลข Node, Element หรือ Material Set ได้
- รูปกราฟฟิกสามารถพิมพ์ออกทางเครื่องพิมพ์ได้

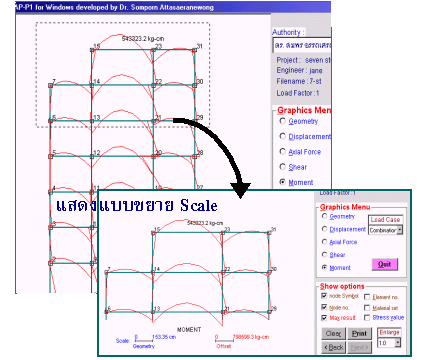

- กรณีต้องการขยายดูเป็นบางส่วน ผู้ใช้สามารถใช้ Mouse คลิกตีกรอบในตำแหน่งที่ต้องการได้
-
สิ่งอำนวยความสะดวกอื่นๆ
- ข้อมูลที่ป้อนจะถูก
Save โดยอัตโนมัติ และเรียกกลับมาใช้งานได้เมื่อต้องการ
- มีปุ่มคำสั่งใช้งานง่ายแบบตรงไปตรงมาและระบบ
Pull-down menu
- มีปุ่มคำสั่งสามารถ
Copy, Delete ข้อมูลของ project ได้
- สามารถ Save ผลลัพธ์เป็น Text file
- ข้อมูลของโครงสร้างต่างระบบสามารถถ่ายโอนไปมาระหว่างกันได้ เช่น จาก Truss
ไปเป็น Frame หรือจาก Frame กลับมาเป็น Truss ได้ ฯลฯ
